Rysunki wykonawcze

13 arkuszy. Dotknij rysunku, żeby otworzyć go w pełnej rozdzielczości i przybliżać palcami.

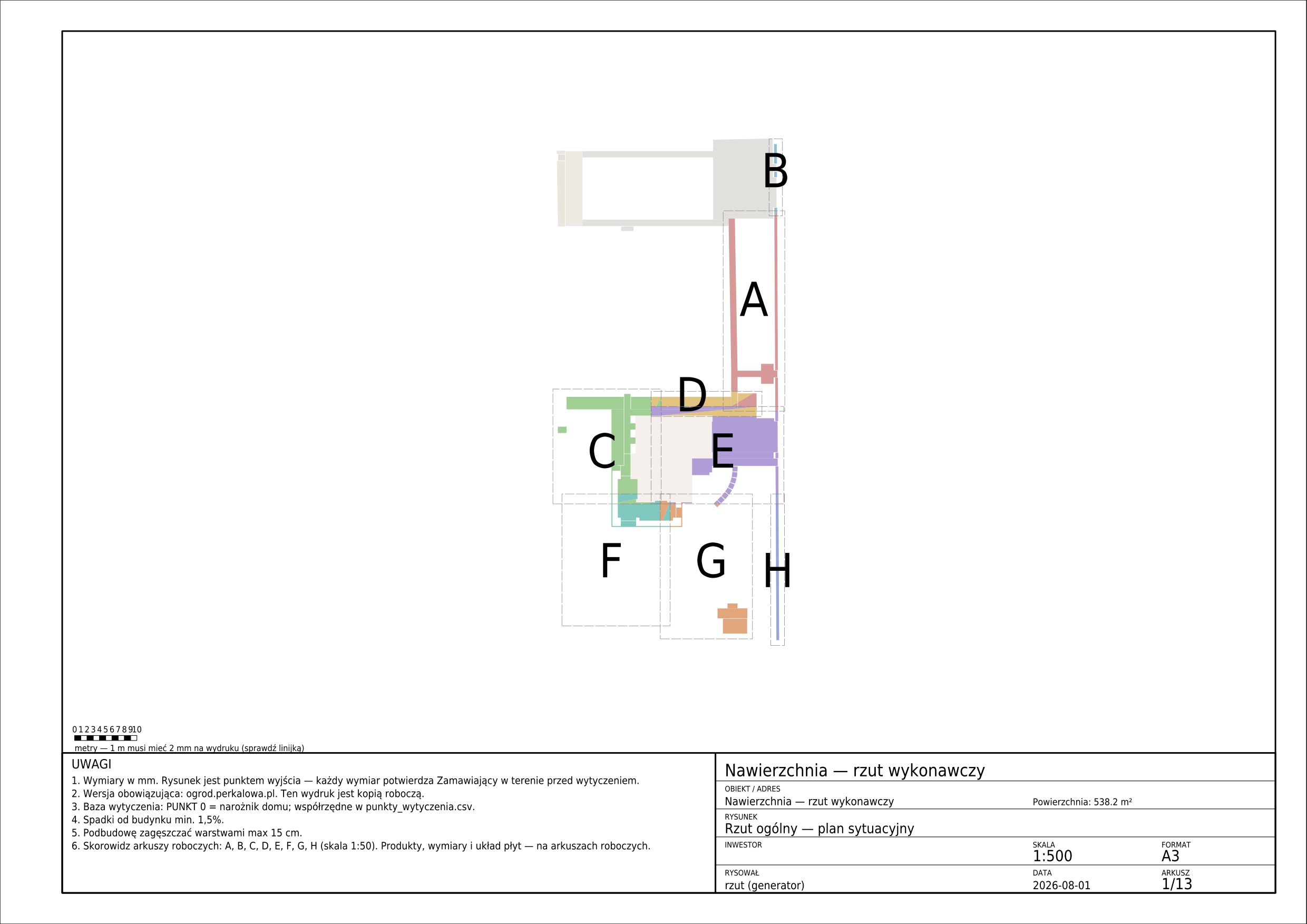

Rzut ogólny — podział na arkusze, PUNKT 0
01 · Rzut ogólny — podział na arkusze, PUNKT 0PDF 159 kB

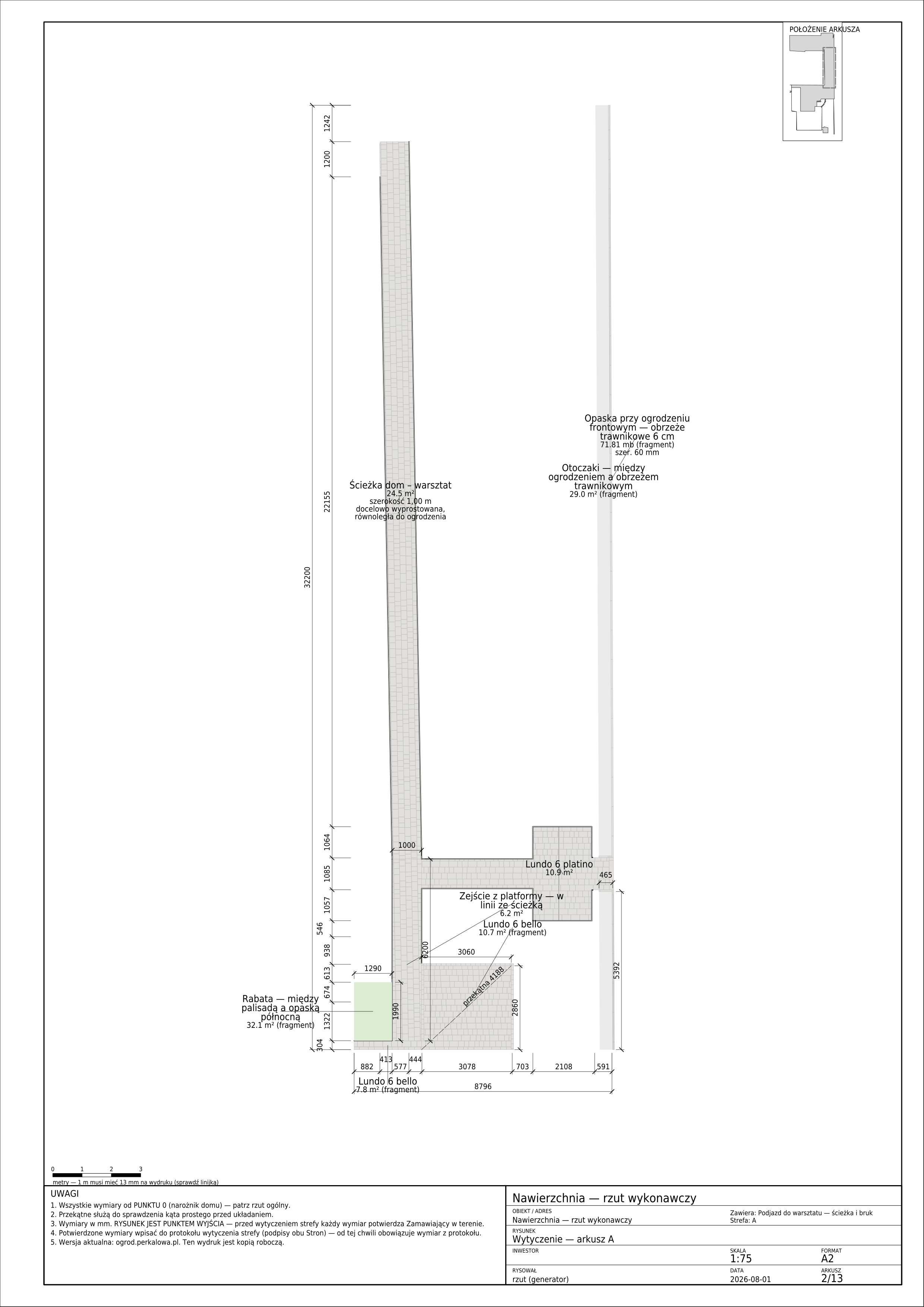

Arkusz A
02 · Arkusz APDF 340 kB

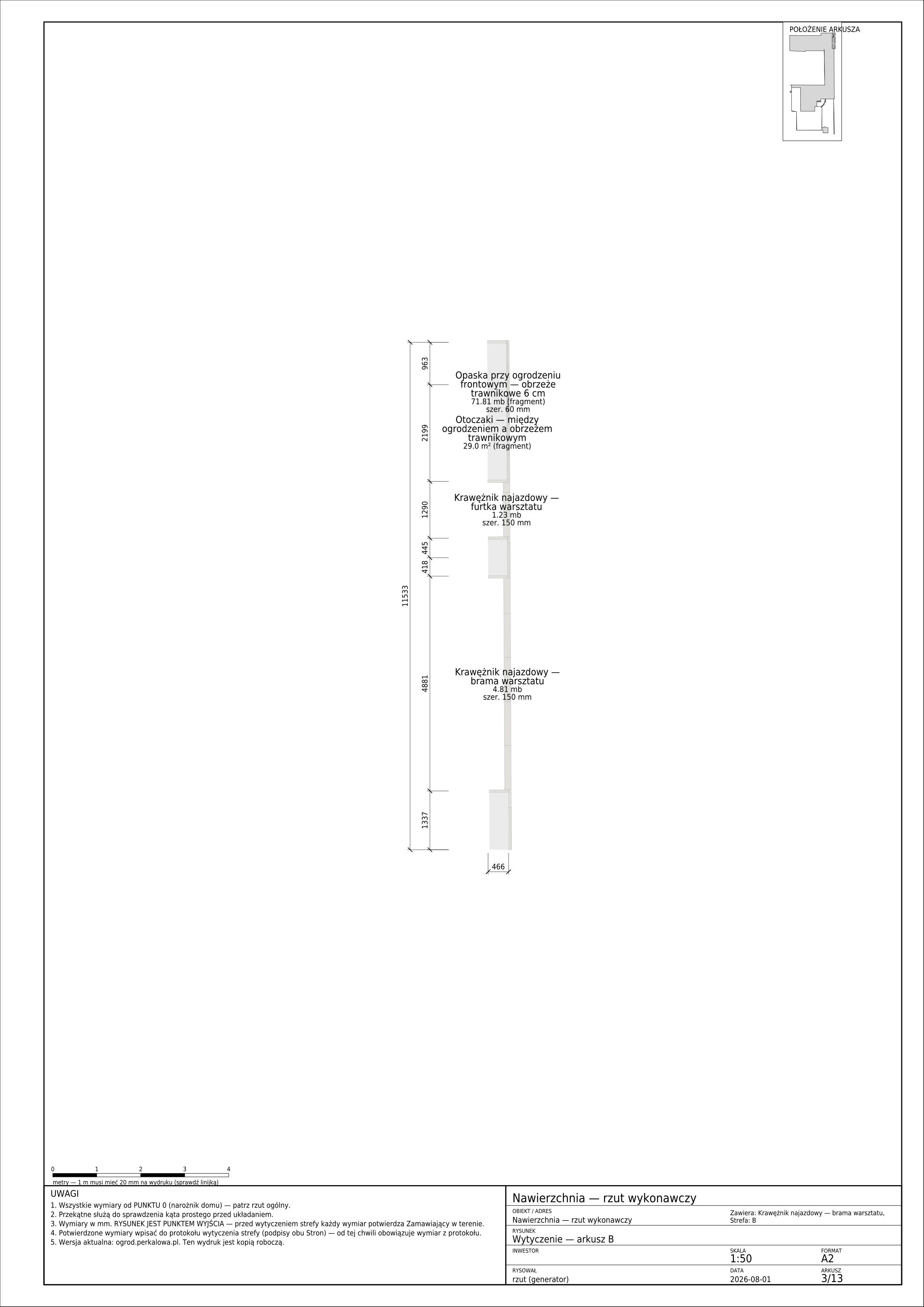

Arkusz B
03 · Arkusz BPDF 222 kB

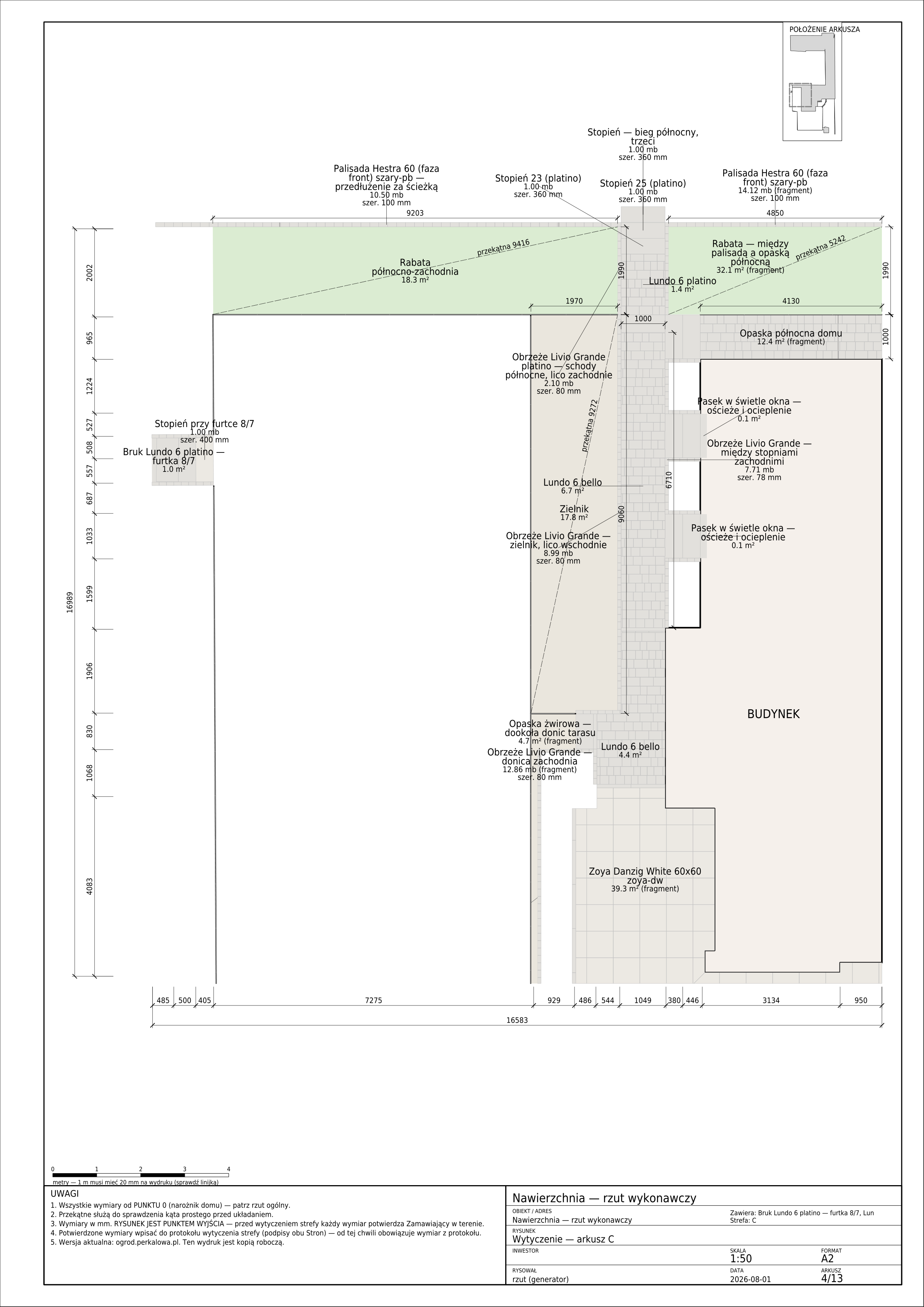

Arkusz C
04 · Arkusz CPDF 459 kB

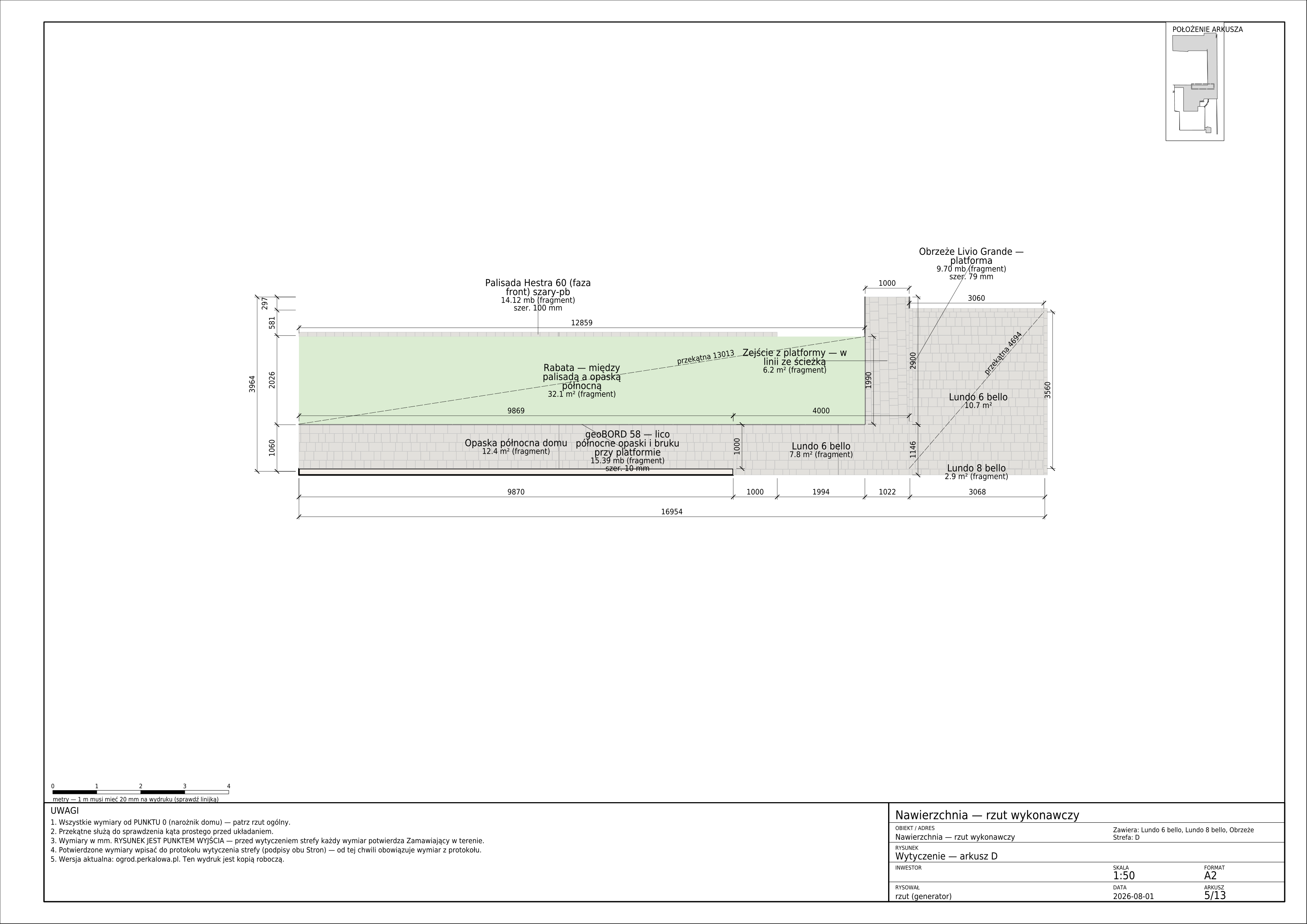

Arkusz D
05 · Arkusz DPDF 311 kB

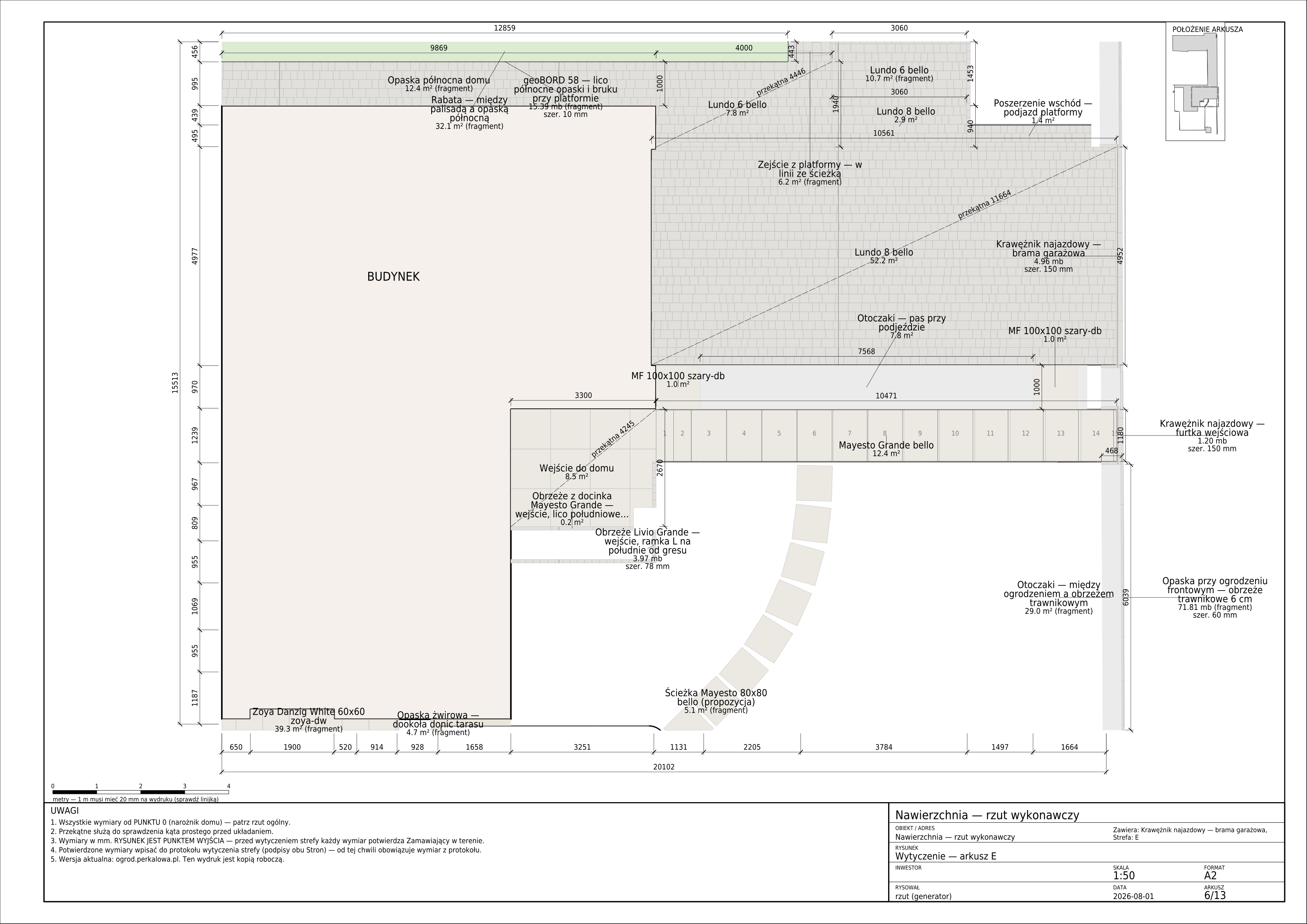

Arkusz E
06 · Arkusz EPDF 514 kB
Arkusz F
07 · Arkusz FPDF 267 kB

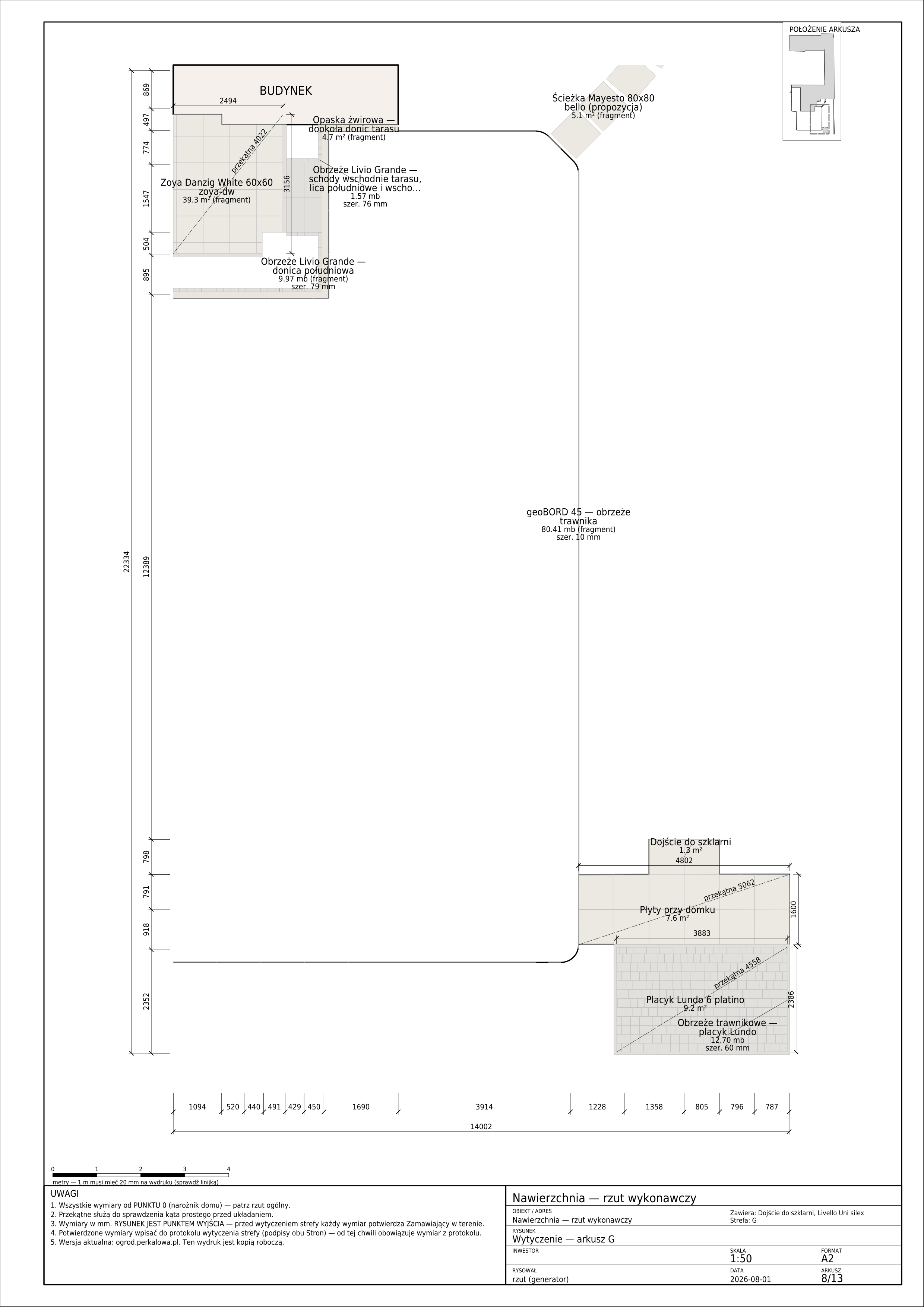

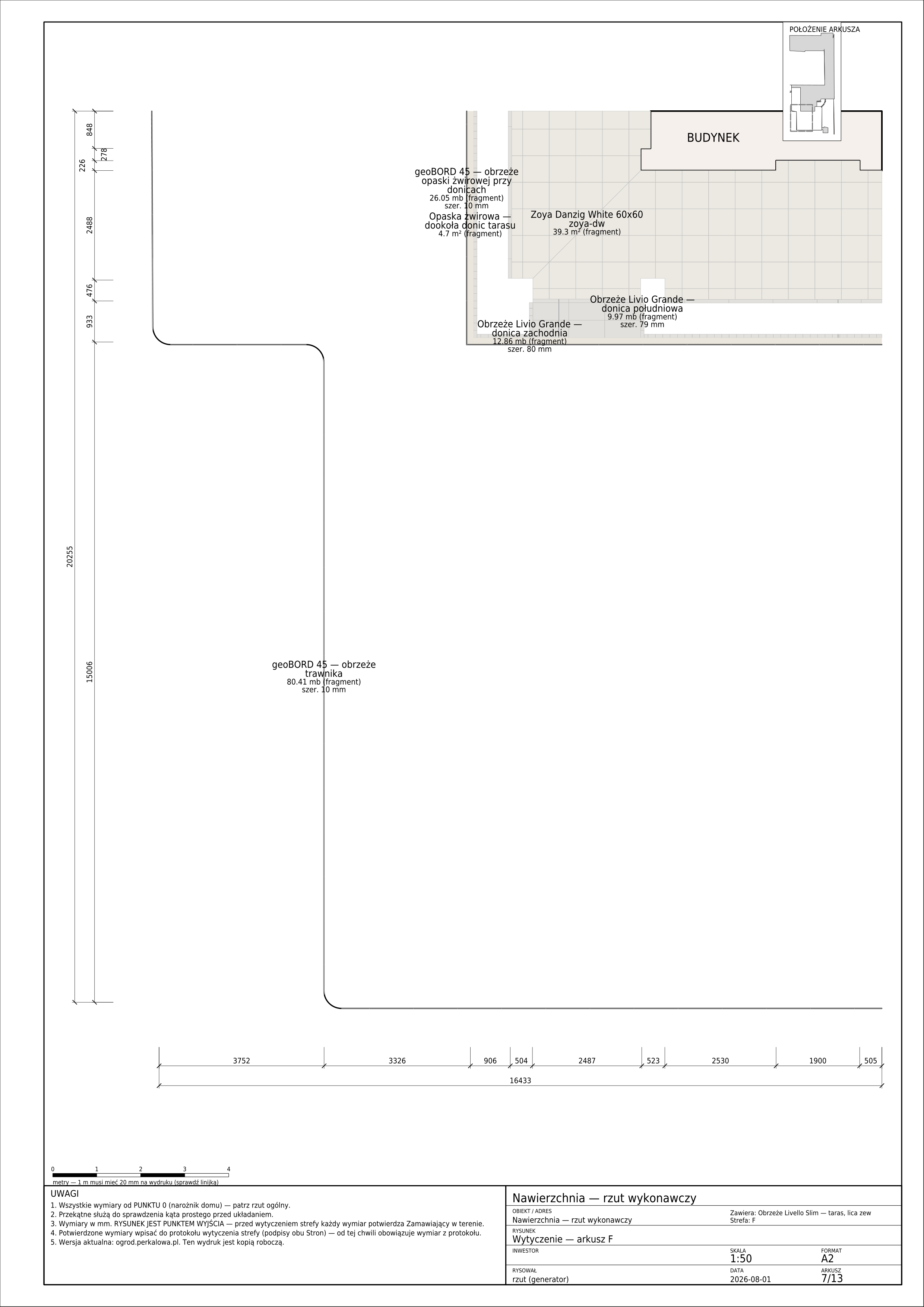

Arkusz G
08 · Arkusz GPDF 328 kB

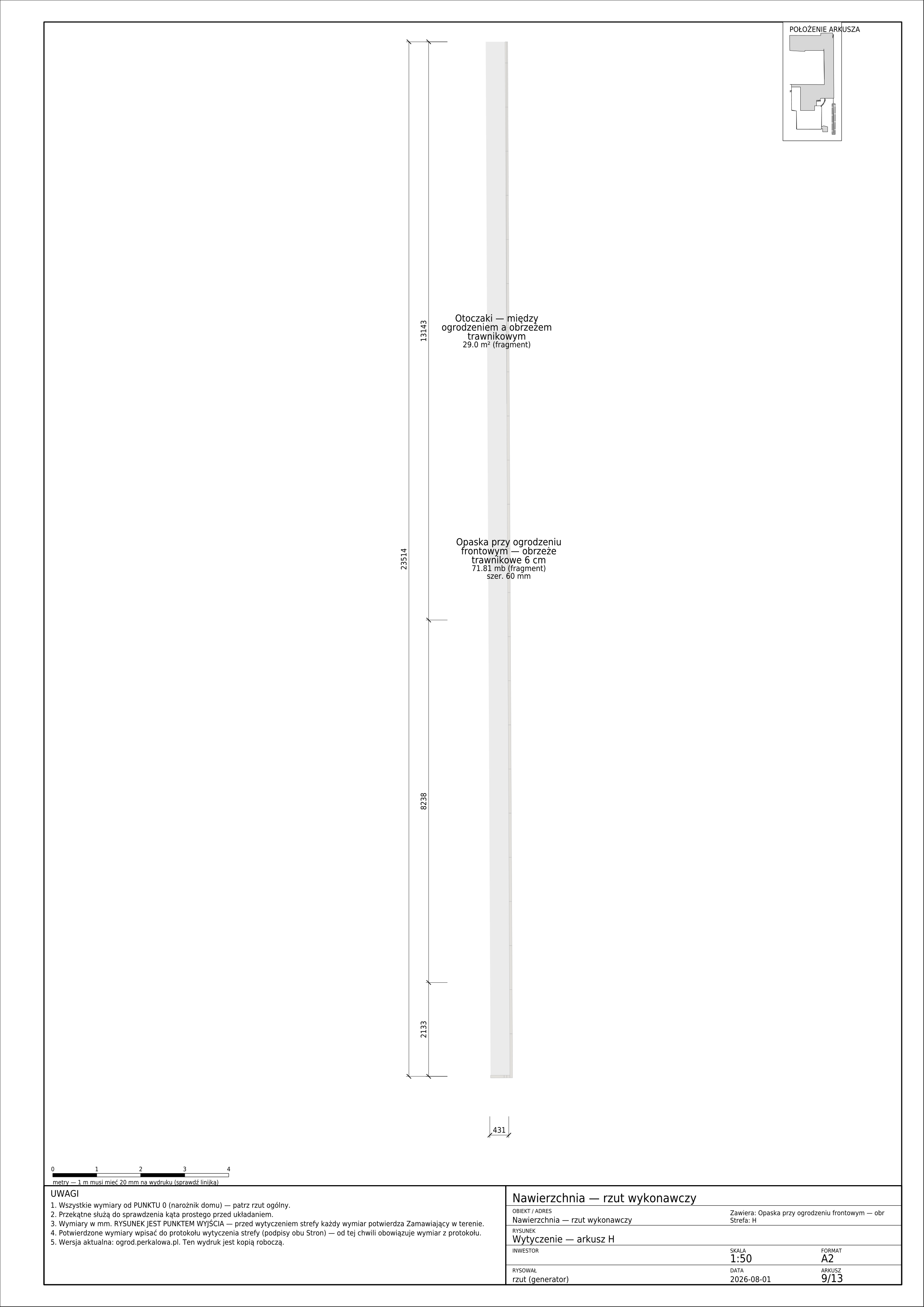

Arkusz H
09 · Arkusz HPDF 194 kB

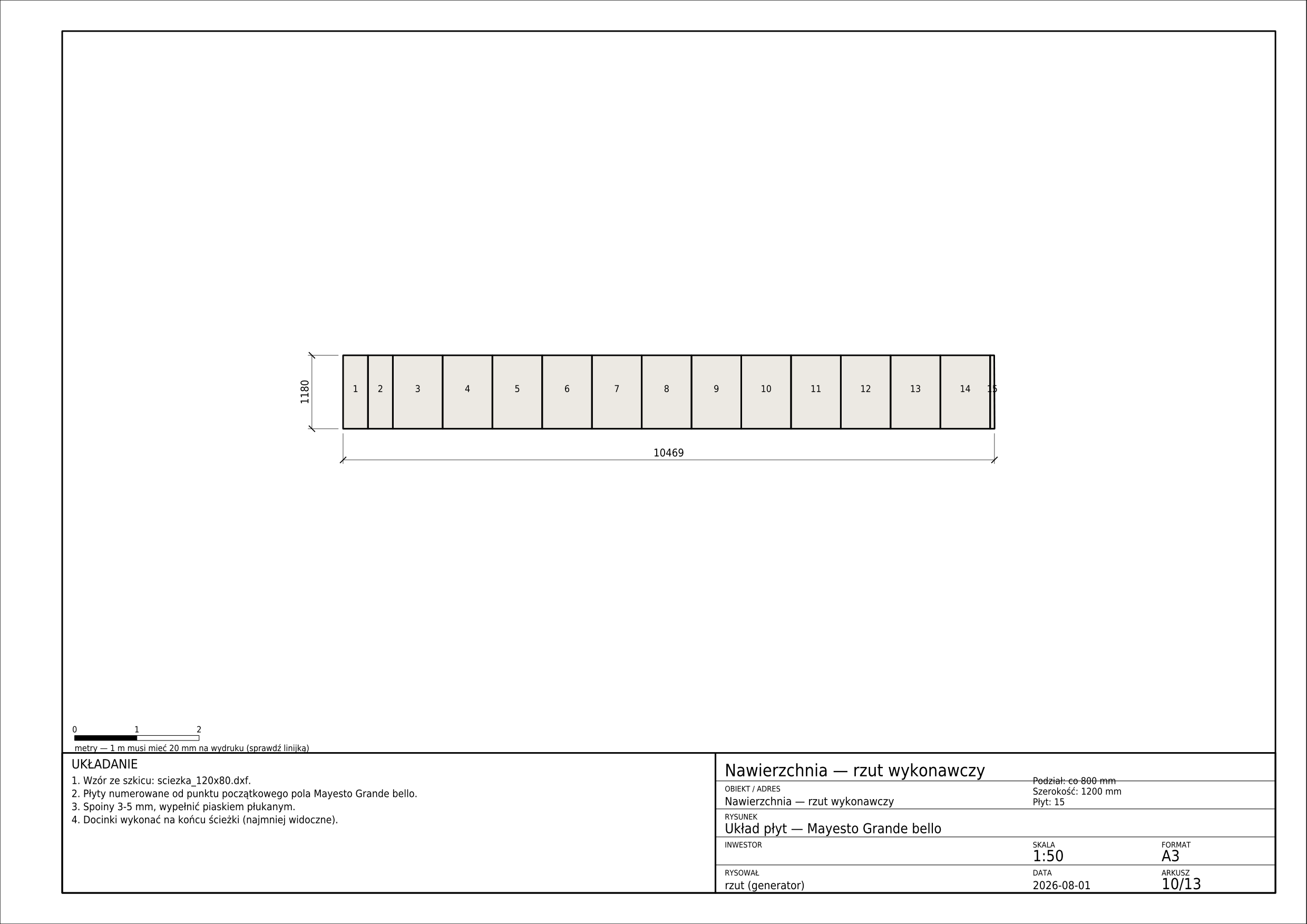

Układ płyt — ścieżka Mayesto Grande
10 · Układ płyt — ścieżka Mayesto GrandePDF 111 kB

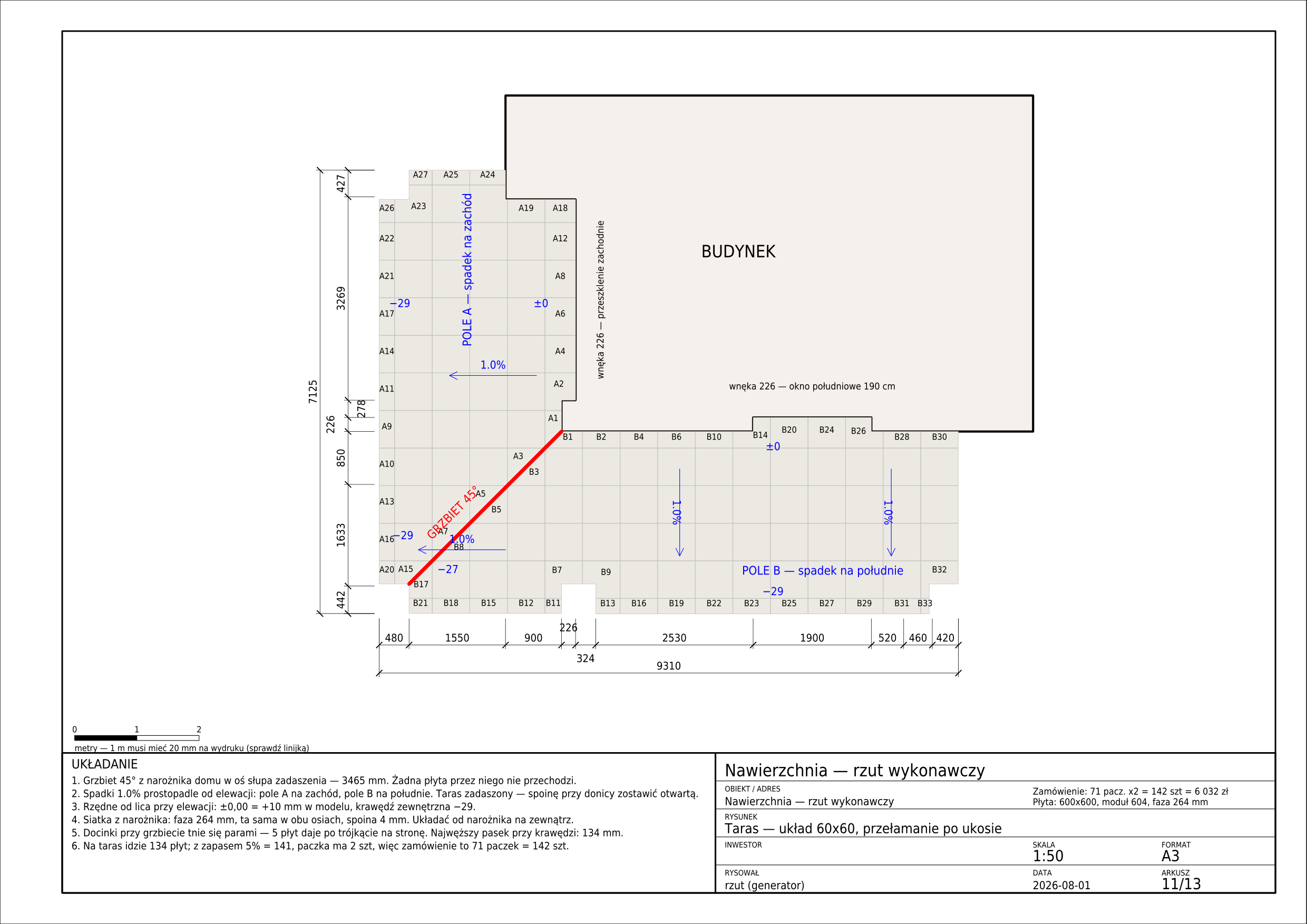

Układ płyt tarasu — gres 60×60
11 · Układ płyt tarasu — gres 60×60PDF 303 kB

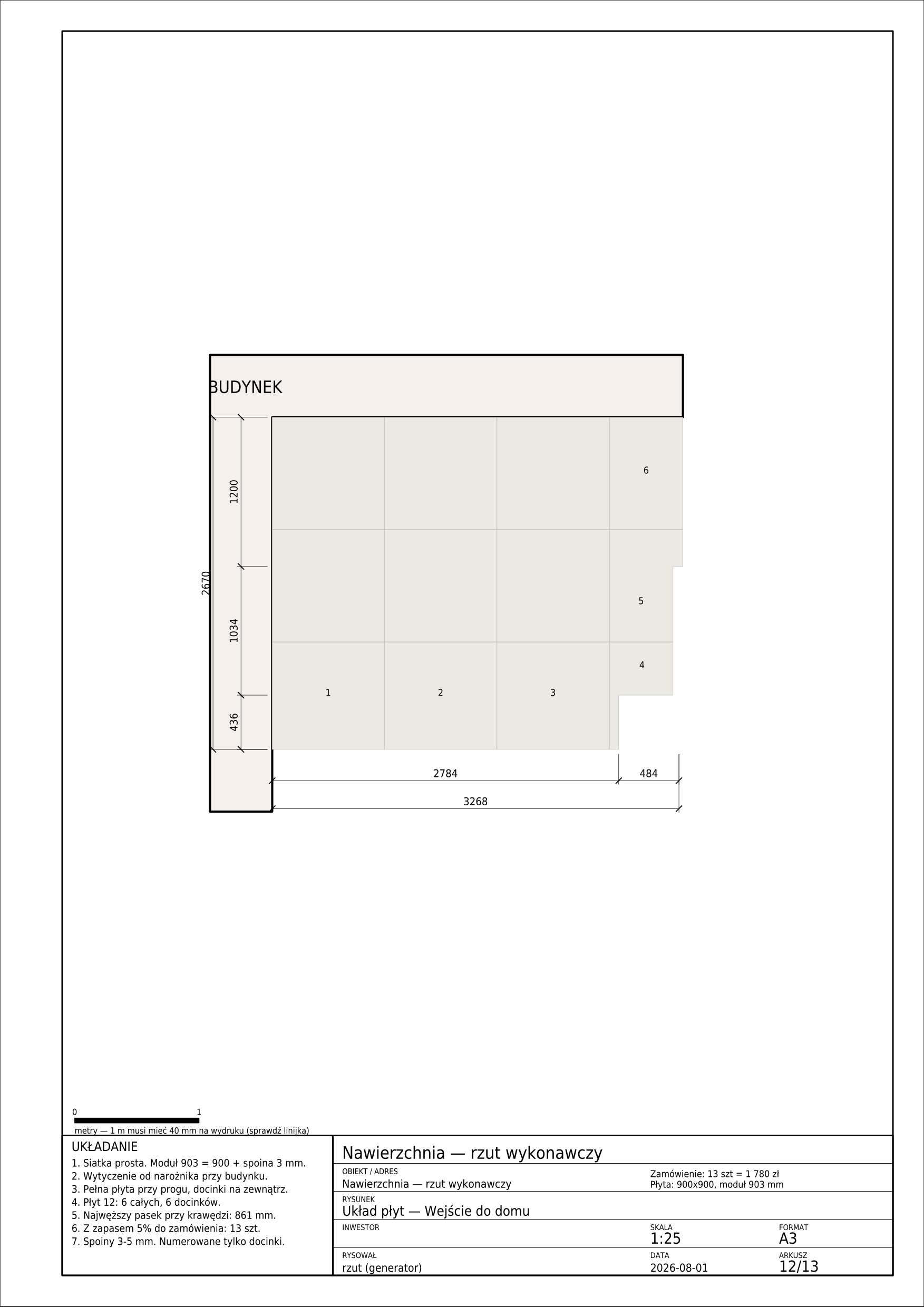

Układ płyt — wejście do domu, gres 90×90
12 · Układ płyt — wejście do domu, gres 90×90PDF 133 kB

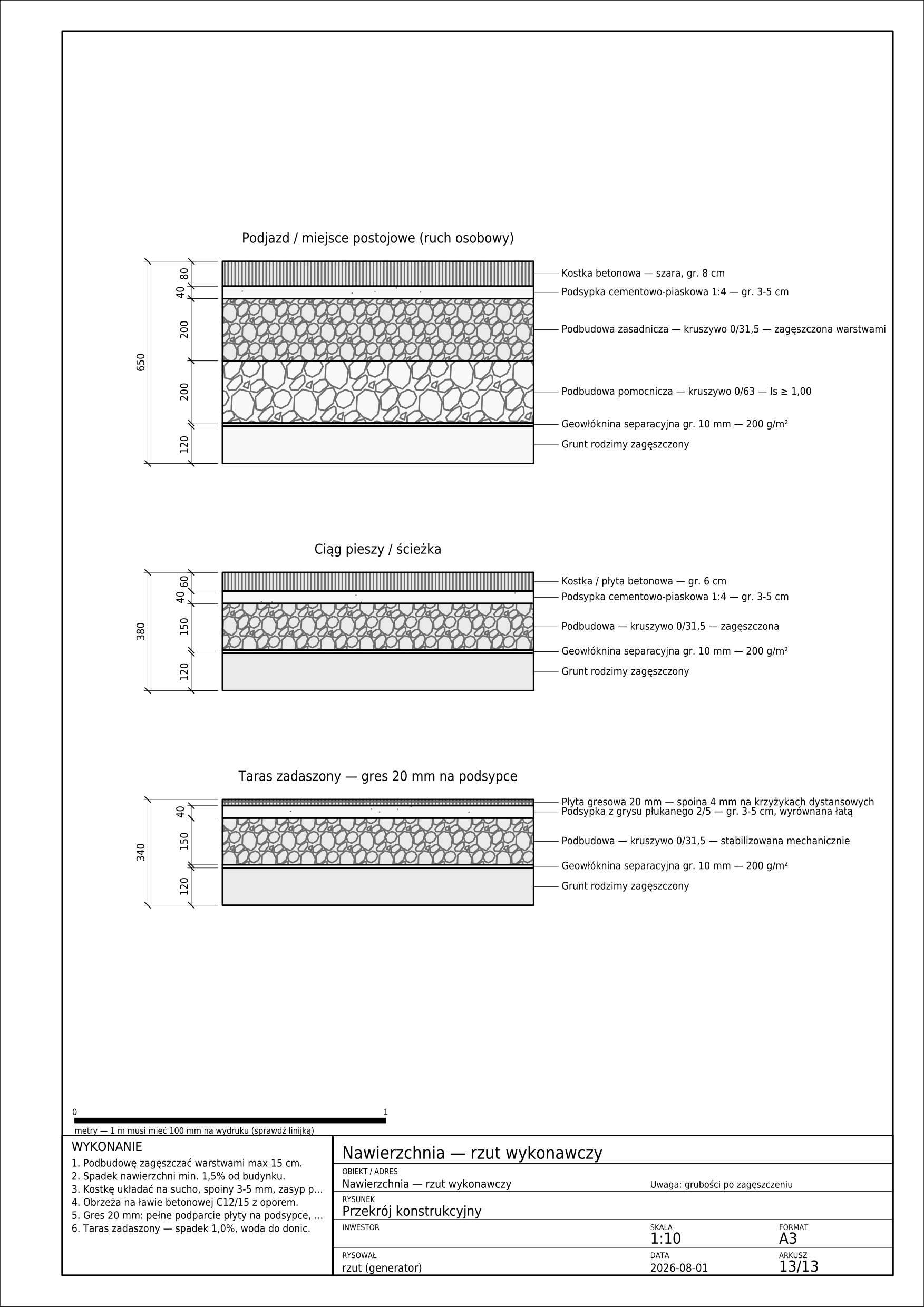

Przekroje konstrukcyjne
13 · Przekroje konstrukcyjnePDF 356 kB
